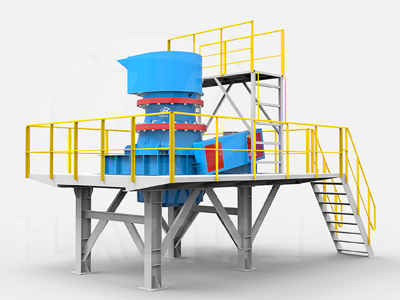

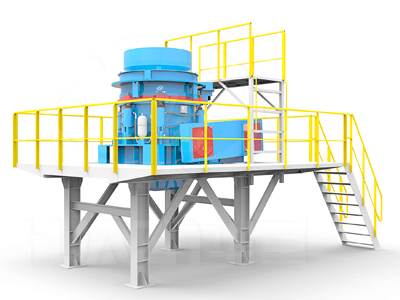

MC系列圆锥破碎机模块破碎站
- 圆锥破碎机模块站主要用于中等硬度以上矿物和岩石的中碎和细碎作业加工。
- 根据配置圆锥破碎机的不同型号，均标准化设计了模块化设备底座结构件。
- 该模块站结构美观简单，所有独立工件均采用螺栓紧固连接，便于安装、拆装和运输。
- 根据系统设计工艺需要也可配置标准化的中间料仓及给料斗模块单元。
- 该模块站设计了爬梯、扶手及围绕式走道便于反击破任何部位的检查和维护。
技术参数
| 单缸 | 规格型号 | 中碎 | 细碎 | ||||||
| MC-G100S | MC-G200S | MC-G300S | MC-G500S | MC-G100 | MC-G200 | MC-G300 | MC-G500 | ||
| 给料口尺寸(mm) | 250 | 330 | 380 | 560 | 40-150 | 70-210 | 60-260 | 55-300 | |
| 紧边排料口(mm) | 25-45 | 30-45 | 30-50 | 30-75 | 8-20 | 10-30 | 8-35 | 10-50 | |
| 生产能力(t/h) | 80-120 | 150-200 | 210-350 | 350-1000 | 50-100 | 100-180 | 120-250 | 200-600 | |
| 功率(kw) | 90 | 160 | 250 | 315 | 90 | 160 | 250 | 315 | |
| 主要模块结构 | 设备支座，检修平台，爬梯栏杆，及进出料斗，中间料仓（选配）。 | ||||||||
| 多缸 | 规格型号 | MC-H300 | MC-H400 | MC-H500 | |||||||||||||||||||||||||||||||||||||||
| 标准 | 短头 | 标准 | 短头 | 标准 | 短头 | ||||||||||||||||||||||||||||||||||||||
| 腔型 | F | M | C | F | M | C | F | M | C | F | M | C | F | M | C | F | M | C | |||||||||||||||||||||||||
| 紧边排料口(mm) | 135 | 211 | 235 | 70 | 96 | 120 | 152 | 200 | 330 | 80 | 106 | 135 | 180 | 229 | 300 | 88 | 140 | 152 | |||||||||||||||||||||||||
| 最大给料尺寸(mm) | 108 | 169 | 200 | 108 | 169 | 200 | 108 | 169 | 200 | 108 | 169 | 200 | 108 | 169 | 200 | 108 | 169 | 200 | |||||||||||||||||||||||||
| 最小排料口(mm) | 16 | 20 | 26 | 8 | 12 | 14 | 16 | 22 | 26 | 8 | 10 | 12 | 19 | 25 | 25 | 8 | 10 | 13 | |||||||||||||||||||||||||
| 产能(t/h) | 粒度(mm) | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 32 | 38 | 48 | 51 | ||||||||||||||||||||||||||||||
| MCH-300 | 75-95 | 100-130 | 110-140 | 145-180 | 170-215 | 190-230 | 220-260 | 225-275 | 245-320 | 300-480 | 345-430 | ||||||||||||||||||||||||||||||||
| MCH-400 | 105-140 | 135-170 | 180-225 | 215-275 | 250-320 | 275-345 | 285-365 | 315-425 | 350-480 | 400-540 | 455-615 | ||||||||||||||||||||||||||||||||
| MCH-500 | 135-170 | 170-220 | 225-290 | 270-345 | 310-400 | 340-425 | 360-450 | 400-530 | 425-585 | 500-670 | 560-770 | ||||||||||||||||||||||||||||||||
| 功率(kw) | 220 | 315 | 355-400 | ||||||||||||||||||||||||||||||||||||||||
| 主要模块结构 | 设备支座，检修平台，爬梯栏杆，及进出料斗，中间料仓（选配）。 | ||||||||||||||||||||||||||||||||||||||||||
注：F=细；M=中；C=粗。

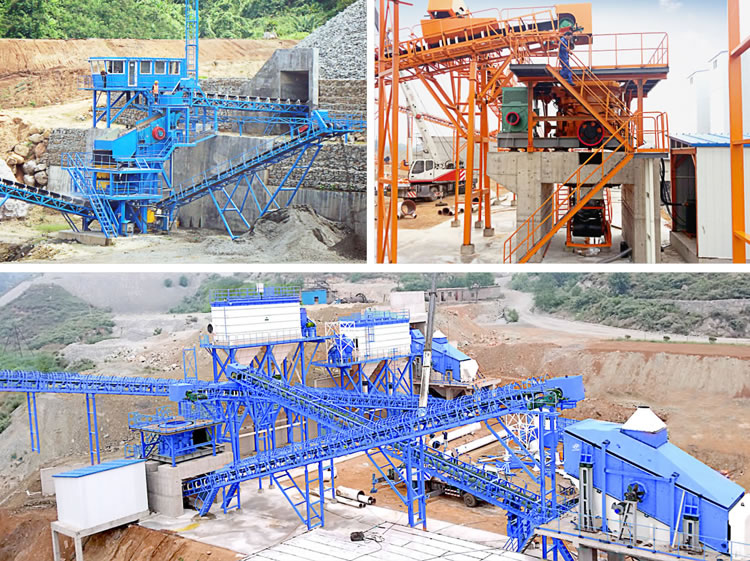

应用案例
