偏心块式圆振动筛

产品介绍工作原理产品特点技术参数相关产品

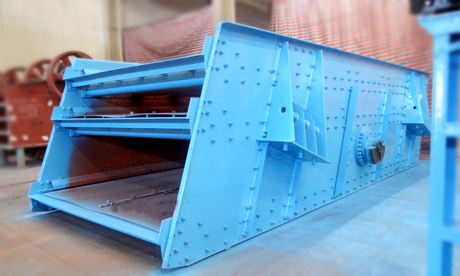

偏心块式圆振动筛-1

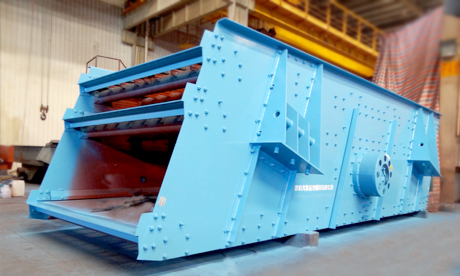

偏心块式圆振动筛-2

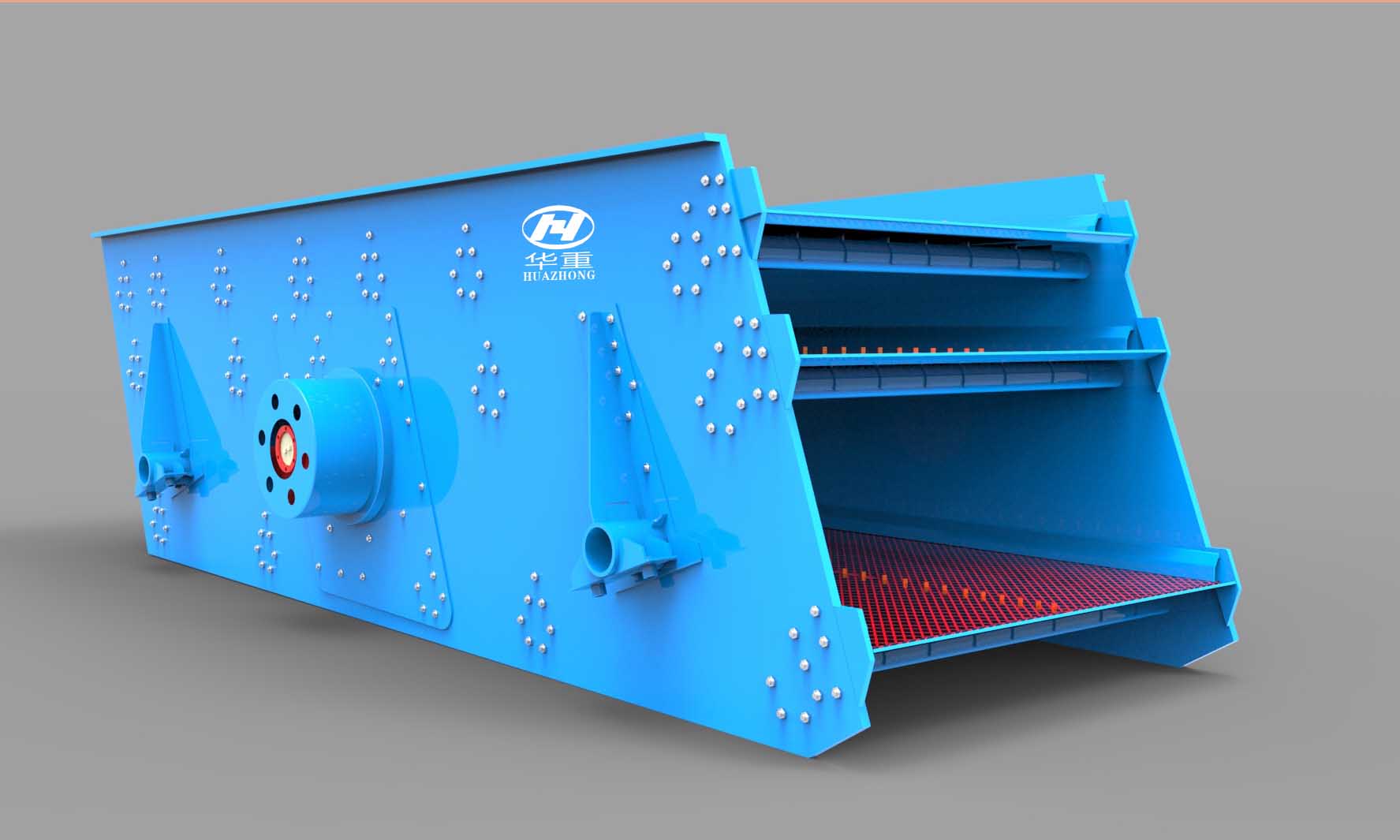

偏心块式圆振动筛-3

偏心块式圆振动筛-4

偏心块式圆振动筛产品介绍

偏心块式圆振动筛用于物料的筛分和分级，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，广泛应用于冶金、化工、煤炭、建材等行业。

最大进料粒度：

200（mm）

生产能力：

80-900（t/h）

应用领域：广泛用于冶金、化工、煤炭、建材等行业。

适用物料：适用于各类物料的筛分作业。

产品画册在线咨询

偏心块式圆振动筛工作原理

偏心圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。振动器安装在筛箱侧板上，并由电动机通过联轴器带动旋转，产生离心惯性力，迫使筛箱振动。YK型块偏心圆振动筛是单质量弹性系统，电动机经轮胎联轴器，使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

偏心块式圆振动筛产品特点

1.该系列振动筛单层、双层、三层、四层筛。

2.振动筛频率、振幅和筛面倾角均可调整。

3.振动筛采用块偏心外置式振动器结构。

4.该振动筛在系列化过程中充分考虑了我国具体情况和振动筛各零部件通用化、标准化、系列化要求，采用了一系列先进技术。

偏心块式圆振动筛技术参数

规格型号	层数	筛孔尺寸（mm）	双振幅（mm）	振次（r/min）	最大给料粒度（mm）	生产能力（t/h）	功率（kw）
YKR1845	2	6-100	6-8	800	200	-550	30
YKR1854	1/2/3/4	6-100	6-8	800	200	≤550	22/30/30/45
YKR1860	1/2/3	6-100	6-8	800	200	90-500	22/30/37
YKR2052	2/3/4	6-100	6-8	800	200	80-650	30/37/45
YKR2160	2/3/4	6-100	6-8	800	200	100-750	37/45/45
YKR2460	1/2/3	6-100	6-8	800	200	120-880	30/37/45
YKR2475	2/3	6-100	6-9	800	200	150-950	45/55
YKR2773	2/3	6-100	6-9	800	200	150-1100	55
YKR3060	2/3	6-100	6-9	800	200	150-900	55
YKR3073	2/3	6-100	6-9	800	200	110-1100	55/2×37
