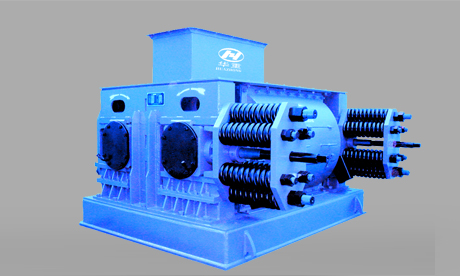

辊式破碎机01

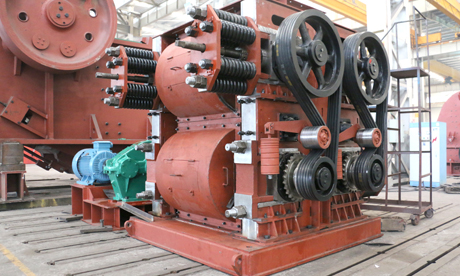

辊式破碎机02

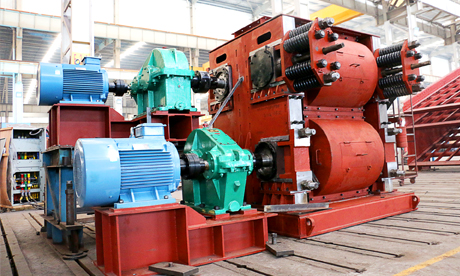

辊式破碎机03

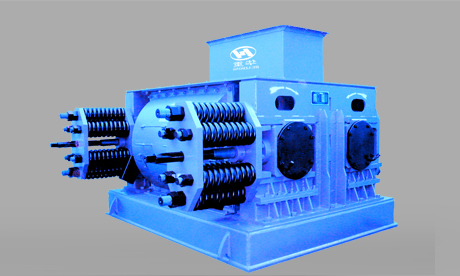

辊式破碎机04

辊式破碎机产品介绍

　辊式破碎机roll crusher（对辊式破碎机|对辊破碎机|双辊破碎机）适用于在水泥，化工，电力，冶金，建材，耐火材料等工业部门破碎中等硬度的物料，如石灰石，炉渣，焦炭，煤等物料的中碎，细碎作业。该系列对辊式破碎机主要由辊轮部、机架部、压紧和调节装置以及驱动装置等部分组成。它的结构简单。我公司生产的辊式破碎机主要有强力双辊破碎机、四辊破碎机和双齿辊破碎机。

产品分类：强力双辊破碎机、四辊破碎机、双齿辊破碎机

生产能力：3-450（t/h）

应用领域：本齿辊式破碎机适用于煤炭、冶金、矿山、化工、建材等行业更适用于大型煤矿或选煤厂原煤（含矸石）的破碎。

适用物料：主要破碎石灰石、炉渣、焦炭、煤块等各种中等硬度的物料。

产品画册在线咨询

辊式破碎机工作原理

辊式破碎机分为：对辊式破碎机，四辊式破碎机，齿辊式破碎机，这是按照规格来划分的！出料粒度的调节：两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向

上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节

出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。

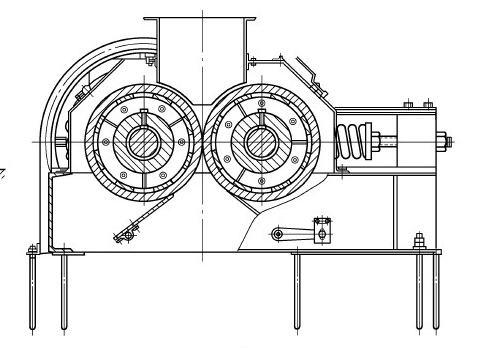

辊式破碎机工作原理

辊式破碎机产品特点

1、构造简单，维护方便，制造成本低。

2、该系列对辊破碎机主要由辊子部、机架部、驱动部等组成。

3、驱动机构是由电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。

4、为了安全，传动部分应根据实际情况自行安装安全罩。

辊式破碎机技术参数

类型	规格型号	给料粒度（mm）	排料粒度（mm）	生产能力（t/h）	功率（kw）	外形尺寸（mm）	重量（kg）
强力双辊破碎机	2PGQ610×400	＜36	2-9	3-9	15×2	2085×3090×802	4130
	2PGQ750×500	＜40	2-10	3-16	18.5×2	2344×1900×1605	9600
	2PGQ750×700	＜40	2-10	5-25	22×2	2344×2318×1605	10650
	2PGQ900×500	＜40	2-10	5-26	22×2	2750×1956×1662	15000
	2PGQ900×900	＜40	2-10	11-45	～37×2	2750×2356×1662	16800
	2PGQ900×1200	＜40	3-10	15-60	～55×2	2750×2480×2065	20800
	2PGY1200×1000	＜40	3-12	15-60	～45×2	3476×2894×2200	39000
	2PGY1200×1200	＜40	2-12	18-68	～75×2	3476×3117×2200	41980
四辊破碎机	4PG750×500	＜30	2-4	3-10	18.5+11/17	2760×2105×2650	19200
	4PG900×700	40-100	2-10	11-18	30+15/24	3160×2450×2747	28488
	4PG900×900	40-100	2-10	14-24	45+24/37	3160×2650×2747	29140
	4PGY1200×1000	20-40	3-10	43-68	90+40/55	4138×3300×3650	6400
双齿辊破碎机	2PGC450×500	100-200	25-100	20-55	＜11	2368×2260×916	3368
	2PGC600×750	300-600	50-125	60-125	22	2635×2890×1025	6612
	2PGC900×900	＜800	75-150	100-180	30	3710×2300×1394	13670
	2PGC1000×800	150-400	5-150	30-150	55	3480×2300×1360	10715
	2PGC920×1200	＜100	＜40	120-150	75	3480×2300×1394	11280
	2PGC1200×1500	＜200	＜40	100-160	2×55	3370×3500×1945	26000
	2PGC1200×2000	＜150	＜20	450-600	250×2	5890×4220×2370	58162
