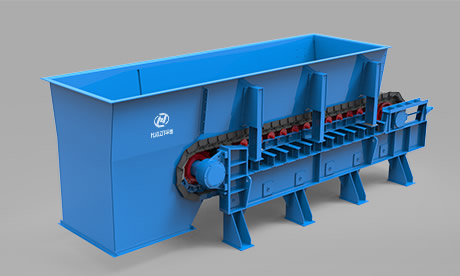

板式给料机 1

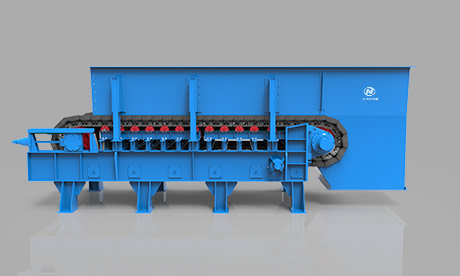

板式给料机 2

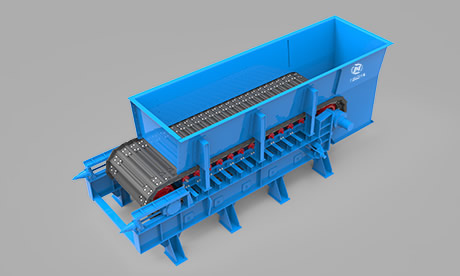

板式给料机 3

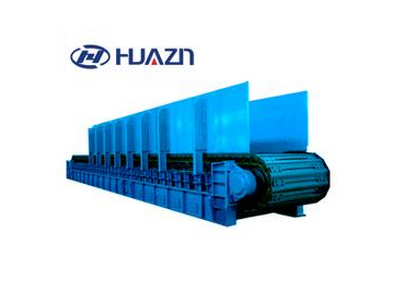

板式给料机 4

板式给料机产品介绍

板式给料机一般分为重型、中型和轻型三种，是选矿厂常用的给料设备。

轻型板式给料机系连续给料机械，适用于短距离输送给料粒度160mm以下的块状物料。

在矿山、选厂、化工、水泥、建材等部门，广泛用于从储料仓往破碎、运输等机械作均匀连续给料。可水平安装，也可倾斜安装，其最大向上倾角20度。一般适应松散密度小于1200kg/m³、块重小于140kg、温度350℃以下的物料。

最大给料粒度范围(mm)：300-1400

处理能力范围（t/h）：50-900

重量范围（kg）：3980-85000

产品画册在线咨询

采用节距为228.6mm（9吋）的高强度推土机模锻链条为牵引件，两根链条绕过安装在机体头部的一对驱动链轮和机体尾部的一对张紧轮联成封闭形回路，在两排链条的每个链节上装配了相互交迭的、重型结构的输送槽而成为一个连续的能够运载物料的输送线路。

其自重和物料的重量由安装在机体上的多排支重轮、链托轮和滑道梁支承。传动系统经交流变频调速电动机联接减速机，再由涨套与驱动装置直联驱动运载机构低速运行。将尾部料仓卸入的物料沿输送线路运至机体的前方排出，实现向下方的工作机械连续均匀喂料的目的。

①多数空载启动，基本无过载现象，偶然带额定载启动，受料斗最多有70t煤炭；

②要求零速启动，速度范围在0~0.6 m/min，可以手动控制缓慢加速或减速，速度在0.3~ 0.5m/min使用较多并稳定运行；

③稳定运行中外界负载基本稳定，冲击性较小；

④环境温度较低，粉尘较大。

类型	规格型号	最大给料粒度（mm）	速度（m/s）	处理能力（t/h）	功率（kw）	外形尺寸（mm)
中型板式给料机	GBH1000×1.6	300	-0.025	50-300	5.5	3240×3150×1210
	GBH1000×3.0	300	0.012-0.15	50-300	7.5	4640×3150×1210
	GBH1000×4.5	300	0.012-0.15	50-300	7.5	6140×3150×1210
	GBH1200×3.0	450	0.012-0.15	80-500	11	4640×3350×1210
	GBH1200×4.5	450	0.012-0.15	80-500	11	6140×3350×1210
	GBH1200×15	450	0.012-0.15	80-500	15	17640×3350×1210
重型板式给料机	ZBW1250×4.5	600	0.015-0.15	75-750	22	6830×3572×1630
	ZBW1250×9.0	600	0.02-0.06	58-175	11	11566×3980×1728
	ZBW1500×6.0	600	0.05	240	22	8683×5593×2080
	ZBW1500×12	600	0.05	240	-45	14653×5889×2080
	ZBW1600×6.0	800	0.016-0.16	80-800	22	8700×3400×2200
	ZBW1800×10	800	0.05	400	-45	12593×6189×2080
	ZBW2000×10	1400	0.03-0.087	300-900	-55	13792×5658×4758
注：表中所列处理量仅供参考，所涉及的处理量均以振动给料机倾角、筛条间隙、振动频率、物料类型以现场实际情况而定。
