液压式旋回破碎机

液压式旋回破碎机的发展现状及趋势

液压式旋回破碎机的构造与工作原理，该机的破碎原理与机械式相同，构造也基本相似，所不同的是在破碎机底座最下部安装了一套液压装置，液压缸的柱塞上放有摩擦盘,其上支承着动锥主轴。因此,动锥部的自重和破碎矿石时的破碎力的垂直分力均由液压缸承担,而横梁不再承受垂直分力,其主轴在悬挂部分也改为光轴。

国内液压式旋回破碎机的主要厂家

洛阳大华是我国旋回破碎机的主要生产厂家，目前，公司是立式冲击破碎机、立式复合破碎机、钢渣自磨机等多项行业标准起草修订单位，研发生产洗选、破磨设备的重点企业，中国砂石协会常务理事单位，中国废钢铁应用协会理事单位，在行业内拥有举足轻重的地位。

机械式旋回破碎机改为液压式旋回破碎机，两种旋回破碎机在使用中的优缺点分析

(1)排料口调整方式的对比分析

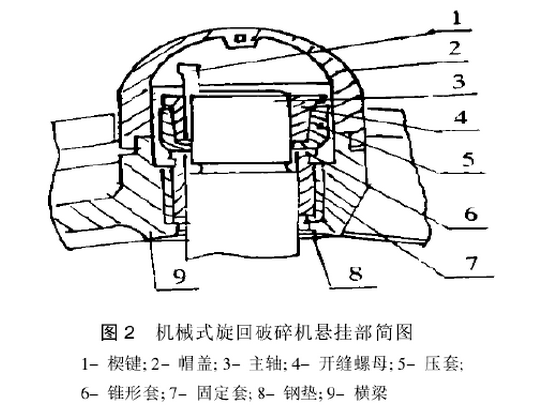

机械式旋回破碎机排料口调节装置在悬挂部(见图2)， 调整时先取下横梁上的帽盖，再利用天车通过安装在主轴顶部的吊环吊起动锥，然后将压套与锥形开缝螺母分开，放松开缝螺母，取出楔键，此时开缝螺母可以拧动，向下拧开缝螺母至合适位置。一般首先计算上下调整量，调整后放下动锥，然后测量下部的排矿口，若不合适，则可重复调整开缝螺母直至达到所需排矿口为止。最后，打入楔键，放下动锥，装好帽盖。完成这样的调整过程，正常情况下需16人工作8h，并且需要天车配合。

液压式旋回破碎机的排料口调节装置是液压系统。调整时，开启液压油泵，打开液压缸给油阀门向液压缸供油，在油压的作用下，液压缸柱塞推动其主轴上移，动锥随主轴运动，当达到合适位置时，关闭进油阀门，测量排矿口宽度，若不合适，继续上述调整过程达到要求为止，最后关上供油阀，停供油泵，完成此过程仅需工人工作10 min，且无需其它辅助设备。比较以上2种排料口的调整过程，可以看出液压式调整排料口具有以下优点：①省时、省力、省物;②不影响生产，可以随时调整;③既保证了产品粒度，又有利于衬板的合理磨损;④动锥可连续调整，而机械式旋回破碎机动锥调整高度为其上部螺纹螺距的整数倍，因而是不连续的。

(2)对过铁及其它非破碎物料的处理方式的对比

当破碎机过铁卡在破碎腔下不能排出时，将造成破碎机停止运转，此时的破碎腔内充满了矿石。对于机械式破碎机来说，处理方法一般是先清理破碎腔中的矿石，露出卡铁，用气割的方法，将其割成小块，然后取出。完成此过程所需时间较长，在实际生产中曾经出现过连续2天割铁的情况，材料的耗费也很大，由于操作空间小，不但操作困难，且不安全因素较多。  对于液压式破碎机而言，处理要简单得多，其过程是放出液压缸的油使动锥下落，然后再给液压缸充油使动锥上升，通过充放油使动锥上下移动，即可排出破碎腔中的矿石，排出或取出卡铁，液压破碎机完成此过程是非常容易的。

(3)保险装置的对比

机械式破碎机的保险装置是装在带轮上的保险销，通过计算确定销子剪断面的直径，当过载时，销子被剪断，破碎机与电动机传动分开，破碎机停止运转。在实际使用中，此保险装置极不可靠，且装配麻烦费时，常出现承载能力低或过载后不断开的情况，起不到保险作用，曾出现因过载而使联轴器断裂的情况，偏心部分因过载而损坏轴承合金的情况也时有发生。  液压式破碎机保险装置是液压系统中的蓄能器。
当过载时，破碎力急剧上升，引起液压系统油压升高，当压力高过蓄能器里的氮气压力时，氮气被压缩，液压油通过单向节流阀进入蓄能器，同时，液压缸中油量减少，活塞下落，动锥随之下落，排料口增大，排出当过载时，破碎力急剧上升，引起液压系统油压升高，当压力高过蓄能器里的氮气压力时，氮气被压缩，液压油通过单向节流阀进入蓄能器，同时，液压缸中油量减少，活塞下落，动锥随之下落，排料口增大，排出造成过载的非破碎物，从而减载，动锥在油压作用下又复位。若非破碎物过大而未能排出时，则破碎力进一步增大，油压继续升高，蓄能器中氮气继续被压缩，动锥下降，当液压系统的压力升高到调定值时，电触点压力表作用，引起主电机跳闸停止运转。由此可见，液压式保险装置比较可靠，且降低了过载对机件的损坏程度。

(4)主要承载形式的对比分析

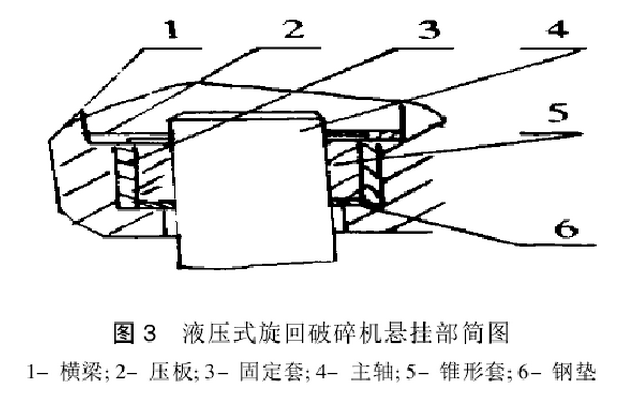

机械式旋回破碎机破碎力的垂直分力主要通过悬挂装置由横梁承受，在实际使用过程中，该台机械式旋回破碎机的横梁多次出现裂缝，有时达280mm以上，修复较困难且修复效果不好，使用时间较短，由此可见，机械式旋回破碎机横梁部分承受的载荷较大。而液压式旋回破碎机破碎力的垂直分力作用在液压缸上，在很大程度上改善了横梁的受力。液压式旋回破碎机因其承受方式与机械式旋回破碎机不同，其悬挂部的结构也得到了简化(见图3)。

对比分析，可以看出液压式旋回破碎机与机械式旋回破碎机相比具有排矿口调整方便，保险装置可靠性好，机件承载情况好等优点。所以液压式旋回破碎机在技术上较机械式更先进。虽然在实际使用中液压式旋回破碎机的液压系统也曾出现过各种问题，但经多年使用后，液压式旋回破碎机的优越性还是显而易见的。因此，将机械式旋回破碎机改为液压式旋回破碎机在技术上和经济上都是切实可行的。
