简摆型颚式破碎机

简摆型颚式破碎机

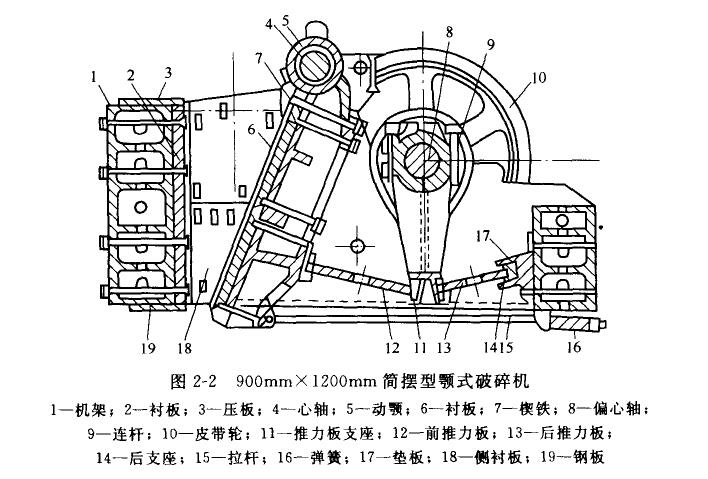

    图2-2是900mmx1200mm简摆型颚式破碎机。破碎机机架1的前的壁是固定颚，其上装有衬板2。衬板下有齿牙．有助于破碎物料．因此也称齿板。衬板的作用是防止固定颚受到磨损。心轴(又称悬挂轴)4的两端由轴承支承，中部悬挂着动领5及其衬板6。偏心轴8由主轴承支承，其上安有连杆9。连杆的连杆头与杆身分开制造，用螺钉固定一起。循环冷却水流过连杆头，以冷却轴瓦部分。，电动机通过三角皮带带动皮带轮10及偏心抽。在连杆下方的凹槽和，装有推力板支座11，前推力板12及后推力板13分别支撑于支座上。

    偏心轴除在一端安有皮带轮外，在另一端安有飞轮。在工作时，动领时而靠近固定领，时丽远离固定颚，前者是工作行程，后者是空行程。飞轮在空行程期间储存能量，在工作行程期间放出能量，从而减少侗心轴转速的波动，且使电动机功率较稳定。

    颚式破碎机的轴承多为装有巴氏合金瓦或铜瓦的滑动轴承。动领的轴承和推力板12、13的支撑，采用甘油润滑；偏心抽和连杆的轴承多采用稀油循环润滑。

    动颚和固定颚的齿板表面是波浪形的，一个齿板的齿峰与另一个齿板的齿谷相对，财物料施加弯曲及局部集中应力的作用。

    破碎胶的侧壁上有锰钢侧衬板18，用螺钉或楔条将其固定于侧壁上。固定领衬板除螺钉固定外，  F端在机架上焊有钢板19， 上端有历板3，使固定顷衬极不致上下活动。动领衬板下方支承在动颚下部的凸台上，  上方出楔铁7压紧。

    拉杆15的一端固定于动领下方，另一端通过弹簧支持在机架的后壁上。动颊以心轴为摆动小心而左右摆动。动颚通过迁杆和前、盾推力板的作用向前摆动，然后通过拉杆和弹簧的作用向后摆动。弹簧的作用力应足以克服动颚及椎力板的惯性，使动领、惟力板、连杆保持接触而不万相分离。这样，在下一个周期开始时．就不致产生冲击，推力板也不会脱落。

拉杆下打没有滚轮以支持其运动。

    在后椎力板与后支座14之间，有一组垫板17，用来调整排料口宽度。增加垫板厚度，使推力板和动颗向左方推移，排料口减小。反之，减少垫板的厚度，排料口将增大。

    后推力板制成整个机器运动部件中最薄弱的一个环节。当非破碎物(如铁质异物)进入破碎腔，或者破碎腔内物料发生堵塞压实，动领压挤物料时．压力将急增。由于后推力板故意做成员薄弱的一环，它将首先折断，以保护其他机件免受损坏。因此，后推力板兼起保险装置的作用。

    送入团定颚和动领之间(破碎腔)的油料，当动领向左运动时受到其压挤而破碎；当动颚向右运动时物料靠自重向下运动。动顷每一个摆动周期，物料受到一次压挤作用并向下徘送一段距离。从给入破碎腔开始，通常共受到三四次以上的压碎作用后，排出机外。
