砂石骨料生产用碎石机

 1．颚式碎石机

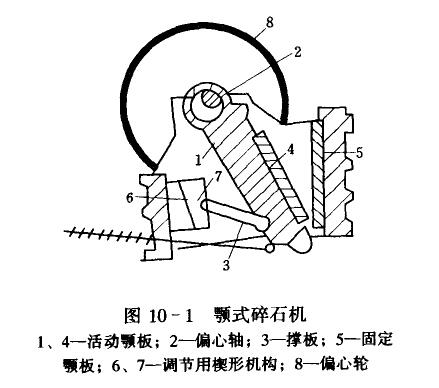

  颚式碎石机又称夹板式碎石机，其构造如图10—1所示。它的破碎槽由两块颚板(一块固定，另一块可以摆动)构成，颚板上装有可以更换的齿状钢板。工作时，由传动装置带动偏心轮使活动颊板左右摆动，破碎槽即可一开一合，将进入的石料轧碎，从下端出料口漏出。

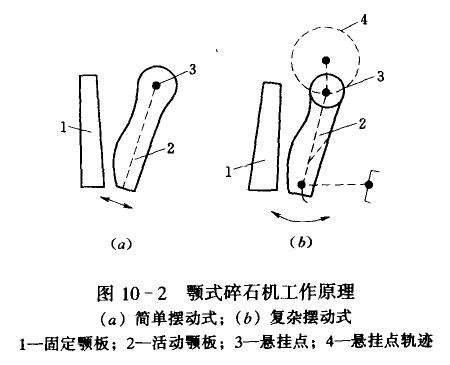

  按照活动颚板的摆动方式，颚式碎石机又分为简单摆动式和复杂摆动式两种，其工作原理如图10—2所示。复杂摆动式的活动颚板上端直接挂在偏心轴上，其运动含左右摆动和上下摆动两个方向，故破碎效果较好，产品粒径较均匀，生产串较高，但颚板的磨损较快。

 颚式碎石机结构简单，工作可靠，维修方便，适用于对坚硬石料进行粗碎或中碎。但成品料中针片状含量较多，活动颚板需经常更换。

 2．锥式碎石机

 锥式碎石机的破碎室由内、外锥体之间的空隙构成。活动的内锥体装在偏心主轴上外锥体固定在机架上，如图10—3所示。工作时，由传动装置带动主轴旋转，使内锥体作偏心转动，将石料碾压破碎并从破碎室下端出料槽滑出。

 锥式碎石机是一种大型碎石机械，碎石效果好，破碎的石料较方正，生产率高，单位产品能耗低，适用于对坚硬石科进行中碎或细碎，但其结构复杂，体形和重量都较大，安装维修不方便。

 3．辊式碎石机和锤式碎石机

 辊式碎石机是用两个相对转动的该轴轧碎石块，锤式碎石机是用带锤子的圆盘在回转时击碎石块。适用于破碎软的和脆的岩石，常担任骨料细碎任务。
