复杂摆动式颚式破碎机主要部件

1．机座

颚式破碎机机座用以支承偏心轴和承受挤压物料的反作用力，因此要求行足够的强度。机座一般用铸钢整体铸造，规格小的可考虑用优质铸铁代替。铸造的工艺比较复杂，小水泥厂自制颚式破碎机时，可采用40一50毫米钢板焊接，但刚度不如铸钢好。

2．颚板和侧护板

固定颚和活动颚各出颚床和颚板组成，颚板用楔形铁块和螺栓固定在颚床表面，保护颚床不安磨损。固定颚的颚床就是机座，活动颚的颚床悬挂在偏心轴上，由于它直接承受对物料的挤压作用力，所以必需有足够的强度和刚度，活动颚颚床一般用铸铁或铸钢制造。颚板直接和物料接触，故除了承受挤压冲击力外，还与物料强烈的摩擦，因此要用强度高而耐磨的材料制造。常用的是锰钢颚板，小水泥厂颚式破碎机的锰钢织板可使用一年以上。条件限制时颚板可用白口铸铁代替，但容易磨损和折断，使用寿命不长。

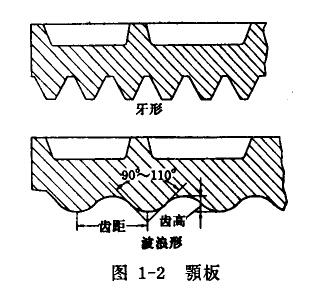

为了有效地破碎物料，颚板表面常铸成波浪形或牙形(图1—2)，颚板的齿峰角一般为90度~110度，齿高和齿距与产量、出料粒度有关。齿形高、齿距小，则出料粒度小，产量也小，动力消耗增加。一般齿高和齿距之比为1／2~1／3之间。

颚板备部分磨损不一样，颚板的底部较上部磨损快，为了延长短板寿命，颚板上下作成对称形状，以便磨损后能倒置安装。

侧护板主要是保护机座侧继，不起主要的破碎作用，所以表面足光滑的，材料为铸锰钢，也可用炭素钢或白口铸铁代替。小型颚式破碎机的侧板用楔固定在机座侧壁上。

3．推板

推板亦称推力平板。它的作用是把破碎物科的反作用力传给机粱，当负荷大时推板化行破坏，保护机应和主轴不致损坏，故也是保险装置；另外推板还和楔形顶座组成调节装置，调节出科门大小。报板受挤压作用力，所以用铸铁铸造，它是保险装置，因此要按图纸尺if制造，不能随意加大。

4．机轴

颚式破碎机的主轴是偏心轴，是带动活动颚作复杂运动的主要零件，它承受巨大的扭转和弯曲应力，因此耍用高炭钢制造，偏心部分需经热处理和磨光等精细加工。偏心轴一端装有三角皮借轮，另一端装有飞轮。

5．飞轮

由于颚式破碎机是间歇地压碎物料的，不均匀的负荷不仅浪费动力，而且对机件的寿命也有影响。为了使负荷均匀，把颚板向后移动这一空程的能量储存起来，利用惯性的原理，在轴的一端装设飞轮．另一端的皮带轮除了作传递动力作用外，同样起飞轮的作用。飞轮用铸钢或铸铁制造。小型颚式破碎机的飞轮常为整体式。飞轮重量大、转速快，制造、安装时要注意找好静平衡。
