水泥行业颚式破碎机的构造和技术性能

颚式破碎机是水泥厂中广泛使用的粗碎和中碎设备，用来破碎石灰石、熟料、石膏等物料。在化验室中，也使用小型的颚式破碎机来破碎试样。

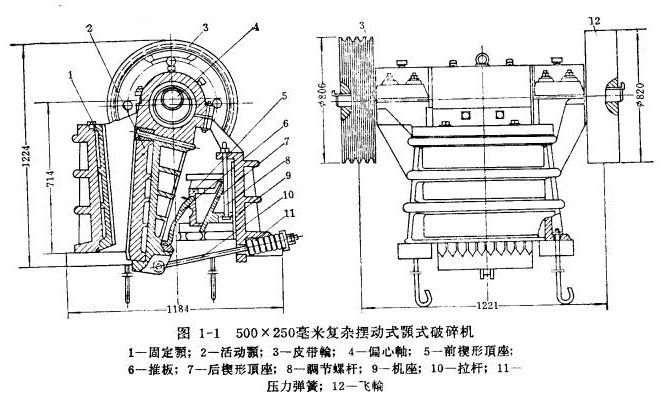

颚式破碎机（图1-1）的固定颚1固定在机座上，活动颚2则悬挂在偏心轴4上，皮带轮3带动偏心轴4转动。活动颚下部的推板座上活动地插入一块推板6，推板的另一端也是活动地插在前楔形顶座5及后楔形顶座7使推板的后方支撑在机座9的后壁上。这样就通过推板、楔形顶座所组成的铰链推压系统，将活动颚的下部支撑在机座上面。前、后楔形顶座除了支撑推板外，亦作调节卸料口宽度之用，后楔形顶座挂在调节螺杆8上，拧动螺杆使后楔形顶座上下移动，前楔形顶座和推板就在导槽中作水平移动，改变卸料口的宽度。拉杆10一端固定在活动颚下端的耳环上，另一端穿过机座后壁，用压力弹簧11和螺母顶紧，在活动颚工作冲程中，弹簧受到压缩，在卸料冲程中，弹簧伸张，使整个活动颚系统保持均衡。当偏心轴旋转时，活动颚的顶部作圆周运动，下部因受推板的约束运动，轨迹为一椭圆形。从整块活动颚来看，有时向固定颚靠拢，有时则离开固定颚。

当活动颚摆向固定颚时，  物料就受挤压破碎；当活动颚离开固定颚时，物料就从卸料口卸出。在活动颚靠拢和离开期间，还有上下和下降运动，形成比较复杂的摆动，所以这种类型的破碎机叫做复杂摆功式颚式破碎机。

复杂摆动式颚式破碎机的活动颚有水平和巫直运动的特性，对物料起压碎、劈裂和摩擦作用。  因此破碎的效果很好。但颚板比较容易磨损，同时偏心轴的负荷较大，所以只有尺寸较小的颚式破碎机才采用这种结构型式。尺力较大的颚式破碎机，要制成简单摆动式。简单摆动式破碎机的构造比复杂摆动式的复杂，多了一件连杆、一根心轴和一对轴承以及一块推板。

颚式破碎机的优点是：结构简单革，零件的检查及更换容易，工作安全可靠，适用范围广。缺点是：粉碎度不大，工作间歇，有空转冲程，增加非生产能量消耗，工作时产生很大的惯性力，机体摆动大。颚式破碎机适合破碎硬质物料可塑性强和潮湿的物科易堵塞出料口。
