粉碎机械的类型及用途

按粉碎成品粒度的不同，粉碎的分类如下：

(一)破碎机械

按结构和工作原理的不同，破碎机械可分为下列几种类型。

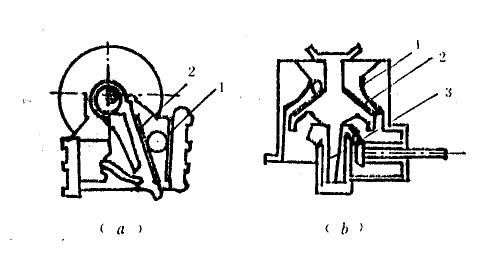

1．颚式破碎机（图a）

由于活颚领扳2对固定颚板1作周期性的住复运动，物料在两颚板之间被压碎。适用于租、中碎硬质料或中硬质料。

2．圆锥式破碎机(图b)

   外锥体l是固定的，内锥体2被安装在偏心轴套里的立轴3带动作偏心回转，物料在两锥体之间受到压力与弯曲力而被破碎。适用于粗、中、细碎硬质料或中硬质料。

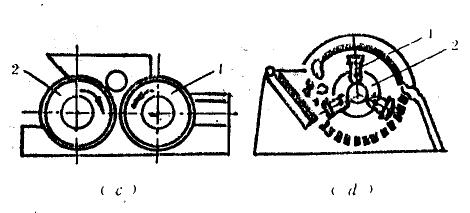

3、辊式破碎机(图c)

    物料在两个作相对旋转的辊简之间被压碎。适用于中、细碎硬质、软质料。

4．锤式破碎机(图d)

    物料被快速旋转的锤子1所击碎，锤子1自由悬挂在转盘2上，并被其带动。适用于中、细碎中硬质料。

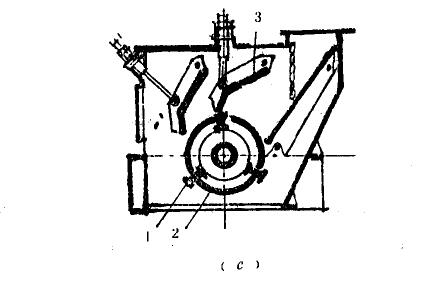

5．反击式破碎机(图e)

    物料被快速旋转的转子2，的刚性固定的打击板l打碎，并且撞击到反七板3上而进一步被破碎。适用于中、细碎硬质料和中硬质料。

 〔二)粉磨机械

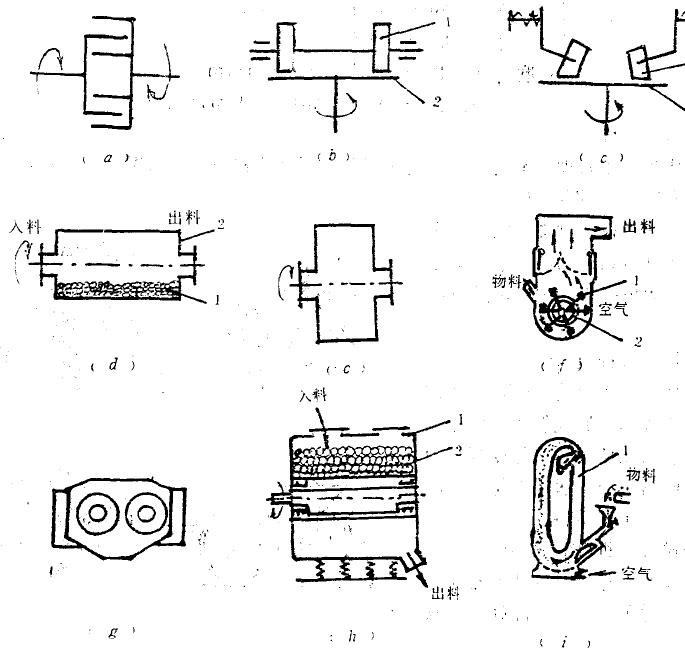

出于粉碎方法不同，而且被处理物料的性质也差异很大，为了满足需要，按结构和工作原理的不同，粉磨机械可分为下列类型，如图0—3所示。

1．笼式粉碎机(图0—3a)

笼式粉碎机简称笼磨机，它利用快速旋转的笼子对物料进行冲击粉碎。适用于细碎和粗磨脆性及软质物料，一般在玻璃工业中使用较多。

2．轮碾机(图0—3b)

物料在旋转照盘2上被滚动的圆柱形碾轮1所压碎及磨碎。适用于细碎和粗磨中硬及软质料。

3．立式磨(图0—3c)

   立式脐又称环辊磨，磨辊l受到弹簧3的作用紧压在旋转磨盘2上，物料即在磨盘与磨辊之间被压、研碎，然后被空气带走。适用于细磨软、中硬质料。

4．球磨机(图0—3e)

   物料与研磨体1在旋转的简体2中，  由于研磨体被筒体带起，然后从一定的高度下落、能将物料击碎和磨碎。适用于粗、细磨硬质料和磨蚀性料。

5．自磨机(图0—3e)

   自磨机又称无介质磨机，它基本上不用研磨体，物料在旋转简体中被带起，然后从一定的向皮下落，物料相互间产生连续不断的碰撞而被击碎和磨碎。适用于细碎、粗、纫磨中硬和硬质料。

6．锤击磨(图0—3f)

    物料被高速度旋转的锤头l击碎，锤头是自由地坛挂或固定在转盘2上，击碎后的物料被下面进入的空气带走，若使用热空气时，还可同时进行物料的干燥。适用于细碎、粗磨软、中硬质料。

7．辊压机(图0—3g)

    物料在一对相向转动的高比轧辊中被压碾碎，平滑高压轧辊的直径是长度的3倍。一个轧辊具有固定可调节底座，粉碎所需的压力由液压系统施加于另一个轧辊上，轧辊通过万向轴由安装在铀上的行星减速装置驱动，物料从上部经漏斗喂入两个轧辊的缝隙中，被压出来的物料成片状，压片中含有粗粒和细粒，所以必须通过二次粉磨把压片松散开。适用于粗磨和细磨脆性物料。

8．振动磨(图0—3h)

    物料和研磨体2装在筒体1中，简体由偏心袖3的旋转而发生高频率(1000一3000次/min)的振动，物料受到研磨体多次短促的击碎和磨碎。适用于细磨、超细磨硬质料。

9．气流喷射磨(图0—3i)

    物料在跑道形的管道1中，被高速气流(]00—180m/s)带动、由于物料互相撞击以及与管道壁发生摩擦而被击碎与磨碎。适用十超细磨软、中短质料。
