颚式破碎机的工作原理

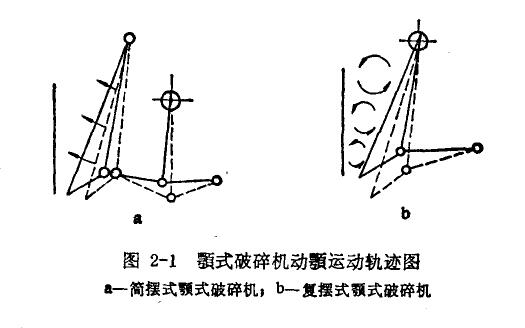

按动颚的运动特征分类，常见的颚式破碎机有两种：由曲柄双摇杆机构组成的动颚作简单摆动式(又称简摆式)颚式破碎机，如图2—1a所示；由曲柄摇杆机构组成的动颚作复杂摆动式(简称复摆式）颚式破碎机，如图2—1b所示。大型和中型颚式破碎机多半制成简摆式，复摆式多用于中、小型。目前，大型颚式破碎机已向复摆式发展。

复摆式颚式破碎机的动颚相当于曲柄摆杆机构中的连杆，也既是说动颚是作平面平行运动，动颚上各点的轨迹是各不相同的，见图2—1b，靠近上部各个点的运动轨迹接近于圆，而靠近下部的各个点的轨迹近于圆弧，靠近中间部分的各个点的轨迹近似椭圆。动颚上部水平行程较大，约为下部的1．5倍(假定动领底部水平行程为?)，如图地b成示，可以满足破碎物料所需的压缩量，而且动颚垂直方向的行程又远大于水平行程。动颚的这种运动，有利于排料和提高生产能朗力。

图2—2a为简单摆动式颚式破碎机，活动领板3以悬挂轴6为支点，偏心轴2通过连杆5及前后推力板4带动活动颚饭作往复摆动，这种颚式破碎机的活动颚板仅以悬挂挂轴为支点只作往复摆动，故称简单摆动式。其动颚土各点的运动轨迹是以悬挂轴为中心的半径不等的圆弧，如图2—1a所示，而且动颚水平行程上部小，向下逐渐增大，至动颚底部即排料口处为最大。可见处在破碎腔上部较大块的物科得不到破碎所必需的压缩量，破碎负荷大部集中在破碎腔下部，造成动颚板工作不均衡，降低了破碎机的生产能力。动颚的垂直行程小，物科对颚板的磨损作用较复摆式颚式破碎机为轻。
