PC系列锤式破碎机结构、PC系列锤式破碎机安装

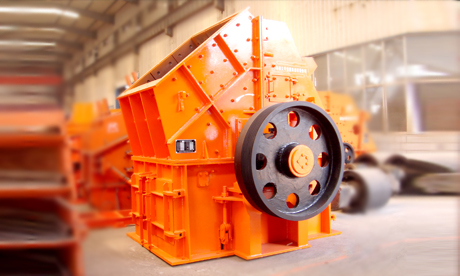

PC系列锤式破碎机结构概述

1、本机主要由机架、转子、筛子、锺子等零部件组合而成，电动机通过皮带驱动转子，物料由于转子旋转时所产生的锤头对物料的撞击作用而破碎。

2、机架分上盖和下座两部分，内壁装有防护衬板，以防止机架内部磨损，机架上装有位于上架的壁上的小门，用于调节破碎板后壁的小门，用作清除不易破碎的物料。

3、转子是由转子轴、轴承、锤盘、锤轴、锤头等零件组成。转子轴上装有锤盘、盘与盘之间以轴套隔开，盘上装有锤轴、锤子悬挂在锤轴上，当转子轴旋转时，锤子即随着回转。

4、筛条装置在下座内壁两侧的筛长架的槽内。筛条架下面装有偏心轮备作调整筛长与锤子之间的间隙之用。

PC系列锤式破碎机安装说明

当用户收到本机时应进行检查，以便消除在运输过程中所发生弊病。

1、本公司供给的基础图。用户等参考该图样结合实际情况设计安装图。

2、本机应安装在混凝土基础上，设计基础时应考虑排料位置。

3、为了减少振动，以免机器工作时所产生的振动影响建筑物，本机和混凝土基础中间应嵌以硬木垫板或其它缓解振动材料。

4、安装时，电动机带轮和转子端带轮应保证平直。

5、本机的传动部分在机器的两侧，位置根据实际需要而变更。

6、根据设备功率能耗选择合适的电器组件。

7、在安装时和试车前均应紧固好所有的紧固件，在出产运转中也应按期检查，随时紧固。
