锤式破碎机转子结构解析

转子是锤式破碎机中的一个关键部件，其结构尺寸、转速及锤头质量等是转子的主要技术参数，它对破碎机的破碎效率、生产能力和能量消耗都有直接的影响。

锤式破碎机的转子结构是决定其质量的重要依据，也是很多锤式破碎机厂家不断研究改进的重要关键点，转子是整台设备的动力源泉，其耐磨、耐冲击、稳定动力输出、转子整体平衡等等都是突破点。转子在破碎腔内和物料有着直接性的接触，在长时间的作业之下，会有着一定的损耗，物料的撞击 、磨切，锤头的反击撞击，轴承的平衡和润滑。所以在转子设计突破对这些都有着较高的要求。

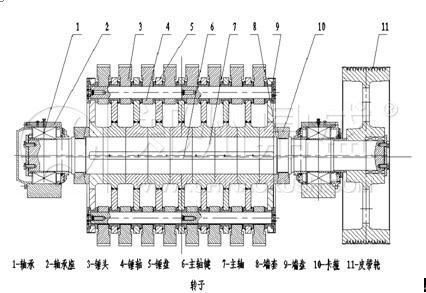

锤式破碎机的转子体由主轴、锤盘、锤头、锤轴组成。对转子体的修复也分为这几部分。锤式破碎机的转子结构分析如下：

对于单转子锤式破碎机：单转子定向转动多排锤式。两端的两个圆盘和中间的个三角盘，均用键固定在主轴上。轴套用来分隔这些三角盘使其定位，在两个三角盘中间活动地铰接着锤子。以上零件组合起来称为转子。

主轴支承在两侧机壳上的双列向心球面滚子轴承中，主轴的一端装有弹性柱销联轴节，并与电动机直接相连，在的下部装有出料蓖条组的托梁。篦条与转子具有相同的长度，其两端固定在托梁的槽中。蓖条间隙为里小外大，以防止物料堵塞。蓖条间隙对产品的粒度及产量影响很大，如要改变粉碎比，可以调换不同间隙的蓖条。当锤头磨损后，其间隙加大，产品粒径变粗，这时可以旋转托梁两端的偏心轮的小轴，进行调整。

锤式破碎机蓖条组的托梁两端用专门的螺栓拉紧，当蓖条磨损到不能使用时，可由机壳前后的门取出更换。机壳一般由钢板焊接而成，分上下两部分。上机壳顶部有加料口，机壳内壁全部衬以铸铁衬板。破碎材板由高锰钢制成。当铁块等不能破碎的物体落入机体内时，因锤头是铰接悬外，碰到坚硬物可绕销轴转动让开，停机取出。除此，一般都在联轴节处。

对于双转子锤式破碎机：物料受破碎机锤头迎面运动时的锤击作用而破碎。转子是由铸钢板和由锰钢铸的破碎锤所构成。转子的钢板呈十字形安在轴上。锤子铰链状固定在钢板间的空隙中。每个轴都有飞轮。物料送入由许多平行排列的棒条所构成的棒条接收筐，破碎机锤头可以自由地通过棒条阎的空隙。棒条的下部安在支架上，上部有铁砧状物。棒条与鉄砧皆由锰钢铸成。锤式破碎机。产品须过棒条筛板排出。锤式破碎机的主要部件安在铸铁座上。棒条筛板的部分机座和护罩的内表面衬有由锰钢铸造的可换衬板。

最后矿中机械提醒您：锤式破碎机通过高速旋转的额锤头冲击兼磨剥粉碎石灰石，由于该设备在工作中长时间受到物料的冲击和摩擦，不可避免地使组成构件（如转子体）磨损、变形、损坏而失去正常的工作能力，由此需要对磨损的组成构件进行修复或更换。
