锤式破碎机篦条和冲击板的设计

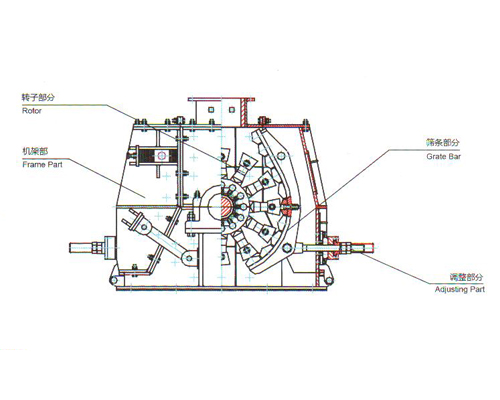

  1、  篦条的设计

锤式破碎机的篦条排列形式是与锤头的运动方向垂直，与转子的回转半径有一定间隙的圆弧状，合格产品通过篦条缝隙排出，大于缝隙的物料在篦条上返回再受锤头的冲击和研磨作用被破碎，直径通过缝隙排出，篦条和锤头一样，受到物料的很大磨损，也是破碎机中易磨损零件之一，篦条受硬料物块和金属块冲击，易弯曲和折断。篦条断面形状有三角形、矩形、梯形三种。篦条也是由锰钢铸成的，也有锻造成的，锻造可增加耐磨个性和韧性。本设计考虑到篦条的耐用性选梯形。

  2、  冲击板的设计

冲击板在锤式破碎机破碎过程中，冲击板作用是承受被锤头击出的物料在其上破碎，同时又将碰撞破碎后的物料重量重新弹回破碎板，再次破碎。因此，板的形状，结构，对破碎率影响极大。为获得好的破碎效果，料与板表面应呈垂直碰撞。冲击板表面有折线行和渐开线形等。折线形结构简单，但不能保证最有效冲击破碎。渐开线形破碎效果最好，因在冲击板各点上，物料都以垂直方向进行冲击。由于渐开线板制造困难，故采用折线冲击板。
