磨矿机及磨矿原理和技术

磨矿机根据磨矿介质不同可分为：球磨机、棒磨机和自磨机，根据排矿方式不同可分为：格子型、溢流型和周边排矿型，其规格以筒体内径D和筒体长度L表示。球磨机主要有格子型和溢流型，而棒磨机都属于溢流型。我公司选用的是一台2100*3000的棒磨机和一台3200*4500的溢流型球磨机。

磨矿过程就是磨矿机以一定转速旋转，处在筒体内的磨矿介质由于旋转时产生的离心力，致使它与筒体之间产生一定摩擦力，摩擦力使磨矿介质随筒体旋转达到一定高度。当磨矿介质自身重力大于离心力时，磨矿介质就脱离筒体抛射下落，从而击碎矿石，同时在磨矿机转动过程中，磨矿介质还有滑动现象，对矿石产生研磨作用。

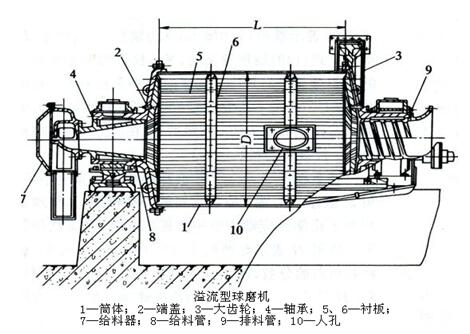

球磨机的筒体1用钢板卷制焊成，它的两端焊有铸钢制的法兰盘，端盖2连接在法兰盘上，二者须精密加工及配合，因为承担球磨机重量的轴颈焊就在端盖上。在筒体上开有供检修和更换衬板用的人孔10。筒体内装有用锰钢（最多）、铬钢、耐磨铸铁或橡胶等材料制成的衬板。衬板与筒壳之间有10—14毫米的间隙，用胶合板、石棉垫、塑料板或橡皮铺在其中，用来缓解钢球和筒体的冲击。衬板5、6用螺钉固定在筒壳上，螺帽下面有橡皮环及金属垫圈，以防止矿浆漏出。给矿端的端盖内侧面铺有平的扇形锰钢衬板，在中空轴内镶有内表面为螺旋叶片的轴颈内套，既可保护轴颈不被矿石磨坏，又有把矿石送入球磨机内的作用，给矿器7就固定在轴颈内套的端部。

磨矿机作业是在磨矿机筒体内进行的，筒体内装有磨矿介质。磨矿介质随着筒体的旋转而被带到一定的高度后，由于介质的自重而下落，于是装在筒体内的矿石就受到介质冲击力的作用；另一方面由于磨矿介质在筒体内沿筒体轴心的公转和自转，在磨矿介质之间及其与筒体接触区又产生对矿石的挤压和磨剥力，从而将矿石磨碎。钢球下落时产生冲击力，在aa—cc—dd区域内钢球产生极为强烈而无序的运动，包括：

（1）虚线上方钢球的强烈滚动；

（2）沿虚线处钢球的快速移动；

（3）虚线下方钢球随磨矿机筒体的快速移动；

（4）各层钢球之间的互相冲击。

粗矿粒用大钢球打碎，细矿粒用小钢球研磨。球磨机装入钢球的质量一定时，直径小的钢球个数多，每批钢球落下打击次数就多，研磨面积大，但每个球打击力小，要根据最大物料粒级确定钢球配比。
