锤式破碎机是利用高速回转锤子的打击作用而进行破碎的。如图3-4-9所示，工作时，铰接的锤头高速回转，对给入的大块物料进行打击，并使其抛向机体内避的承击扳上，在承击板上物料进一步冲击破碎后，落到下面的箅条上，粒度合格的产物从箅条缝隙中排出，箅条上的物料继续被锤头打击、挤压或研磨，直至今部渗过箅条为止。锤式破碎机适用于破碎脆性物料，可将煤破碎到3—13mm以下，而且保证产物中不混入过大粒度的颗粒，故在选煤厂中多用于中煤的中碎和细碎作业。

锤式破碎机又可分为两类：单转子锤式破碎机和双转子锤式破碎机。选煤厂多使用单转子锤式破碎机。

锤式破碎机的规格用转于工作直径D和转子长度L表示，即D×L，单位为mm。

锤式破碎机具有结构简单、机器紧凑、处理能力大、破碎比大以及功率消耗小等优点。其主要缺点是物料含水分过高时易堵塞箅条缝和锤头磨损较快。

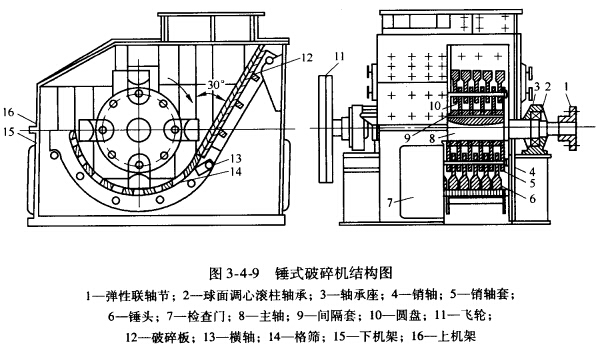

图3-4-9所承的是我国生产的F1600×1600单转子不可逆锤式破碎机的结构图，该机器由传动装置、转子、格筛和机架等部分组成。

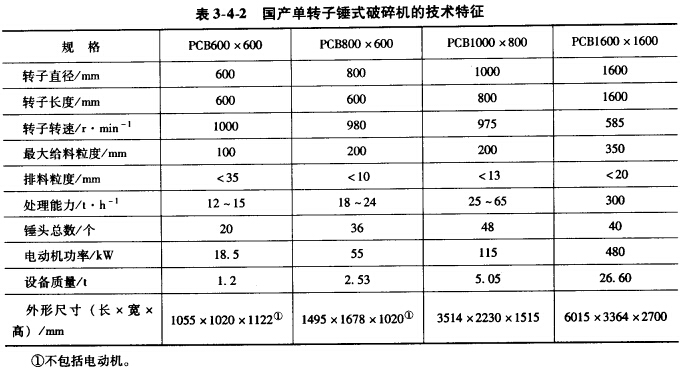

电动机通过弹性联轴节直接带动主轴旋转。主轴通过球面调心滚柱铀承安装在机架两侧的轴承座中，在主轴的一端装有起缓冲作用的飞轮。转子由主轴、圆盘和锤头等组成。主袖上装有11个圆盘，圆盘间装有间隔套，以防止圆盘轴向窜动。锤头铰接悬挂在贯穿所有圆盘的销轴上。圆盘上还配有第二组销轴孔，当锤头磨损20mm后，可将锤头及销轴移到第二组孔内安装，以继续利用锤头。格筛设在转子下方，由弧形筛架和筛板组成。筛板利用自重和相互挤压力式固定在筛架上，弧形筛架两端悬挂在横轴上，横轴通过吊环螺栓悬挂在机架外侧的凸台上，调节吊环螺栓可以改变锤头顶部与筛板之间的间隙。格筛左端与机架内壁有一间隔空腔，便于非破碎物从此空腔排出机外；格筛的右上方装有平面形破碎板。国产单转子锤式破碎机的技术特征见表3-4-2。
