反击式破碎机的构造及工作原理

    反击式破碎机按照转子数目不同，可分为2种：单转子和双转子反击式破碎机。

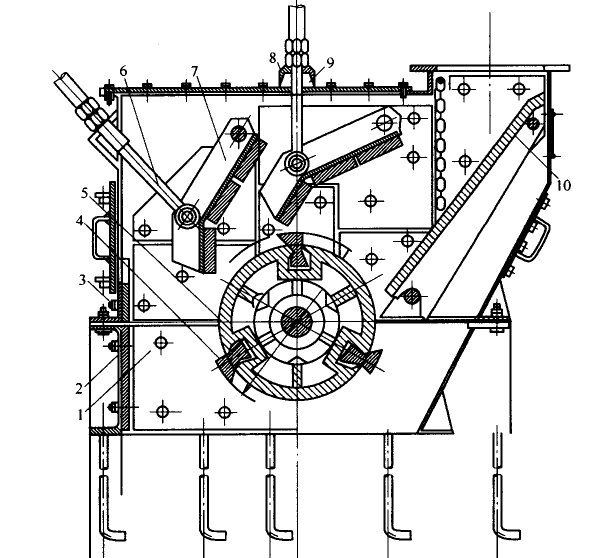

    单转子反击式破碎机的构造(图3—4—1)比较简单，主要是由转子5(打击板4)、反击板7和机体等部分组成。转子固定在主轴上。在圆柱形的转子上装有三块(或者若干块)打击板（板锤)，打击板和转子多呈刚性联接，而打击板系用耐磨的高锰钢(或其他合金钢)制作。

    反击板的一端通过悬挂轴铰接在上机体3的上面，另一端由拉杆螺栓利用球面垫圈支承在上机体的锥面垫团上，故反击板呈自由悬挂状态置于机器的内部。当破碎机中进入非破碎物

体，这时反击板受到较大的反作用力，迫使拉杆螺栓(压缩球面垫圈)“自动”地后退拾起，使非破碎物体排出，保证了设备的安全．这就是反击式破碎机的保险装置。另外，调节拉杆螺

校上面的螺母，可以改变打击板和反击板之间的间隙大小。

    机体是沿轴线分成上、下机体两部分。上机体上面装有供检修和观察用的检查孔。下机体利用地脚螺桂固定于地基上。机体的内面装有可更换的耐磨材料的保护衬板，以保护机体免遭

磨损。破碎机的给矿口处(靠近第一级反击板)设置的链幕，是防止机器在碎矿过程中，矿石飞出来发生事故的保护措施。

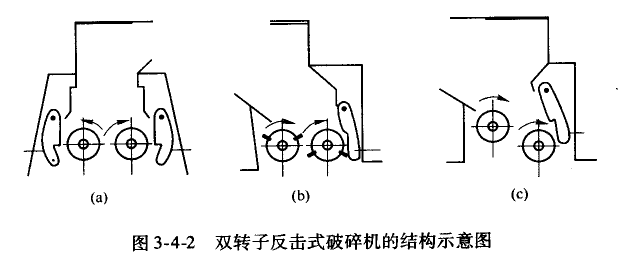

    双转于反击式破碎机，根据转子的转动方向和转子配置位置，又分为下述3种(如图所示）

  (1)两个转子反向回转的反击式破碎机(图3—4—2a)。两转子运动方向相反，相当于两个平行配置的单转子反击式破碎机并联组成。两个转于分别与反击板构成独立的破碎腔，进行分腔碎矿。这种破碎机的生产能力高，能够破碎较大块度的矿石，而且两转子水平配置可以降低机器的高度，故可作为大型矿山的粗、中碎破碎机o

    (2)两个转子同向回转的反击式破碎机(图3-4—2b)。两转子运动方向相同，相当于两个平行装置的单转子反击式破碎机的串联使用，两个转子构成两个破碎腔。第一个转子相当于粗碎．第二个转于相当于细碎，即一台反击式破碎机可以同时作为粗碎和中、细碎设备使用。该破碎机的破碎比大，生产能力高，但功率消耗多。

    (3)两个转子同向回转的反击式破碎机(图3—44c)。两转于是按照一定的高度差进行配置的，其中一个转子位置稍高，用于矿石的粗碎；另一个转子位置稍低．作为矿石的细碎。这种破碎机就是利用扩大转子助工作角度，采用分腔(破碎腔)集中反击破碎原理，使得两个转子充分发挥粗碎和细碎的碎矿作用。所以，这种设备的破碎比大，生产能力高，产品敞度均匀，而且两个转子呈高差配置时．可以减少漏掉不合乎要求的大颗粒产品粒度的缺陷。
