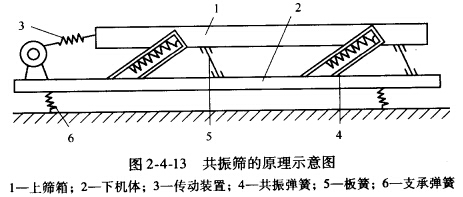

共振筛(也叫弹性连杆式振动筛)，是用连杆上装有弹簧的曲柄连杆机构驱动，使筛子在接近共振状态下工作，达到筛分的目的。图2-4-13为共振筛的原理示意图，此筛主要由上筛过其端部的弹簧将作用力传给筛箱，同时下机体也受到相反方向的作用力，使筛箱和下机体沿着倾斜方向振动，但它们运动方向彼此相反。筛箱和弹簧装置形成一个弹性系统，这弹性系统有自己的自振频率，传动装置也有一定的强迫振动频率，当这两个频率接近相等时，使筛子在接近共振状态下工作。

当共振筛的筛箱压缩弹簧而运动时，其运动速度和动能都逐渐减小，被压缩的弹簧所储存的位能却逐渐增加。当筛箱的运动速度和动能等于零时，弹簧按压缩到极限，它所储存的位能达到最大值，接着筛箱向相反的方向运动，弹簧放出所储存的位能，转化成筛箱的动能，因而筛箱的运动速度增加。当筛箱的运动速度和动能达到最大值时，弹簧伸长到极限，所储存的位能也就最小。由此可见，共振筛的工作过程是系统的位能和动能相互转化的过程。所以在每一次振动中，只消耗供给克服阻力所需的能量就可以使筛于连续运转,因此筛子虽大但功率消耗却很小。

共振筛是一种在接近共振状态下进行工作的筛子。它具有处理能力大，筛分效率高，振幅大，电耗小以及结构紧凑等优点。共振筛目前尚存在一些缺点，如制造工艺比较复杂，机器重量大，振幅很难稳定，调整比较复杂，橡胶弹簧容易老化，使用寿命短。

这种筛子常用于选煤和金属选矿厂的洗矿分级、脱水、脱介等作业。我国选煤厂已经广泛应用，此外，有少数选矿厂也开始应用。
