液压圆锥机工作过程展示

无论是何种形式的液压破碎机，基本工作原理都是将原动机的机械能通过油泵转变为液压油的压力能，再将压力能转变为冲击能进行破碎。我们对洛阳大华重型机械有限公司生产的液压圆锥破碎机工作原理进行理论分析：其工作过程及原理如图11—6所示。

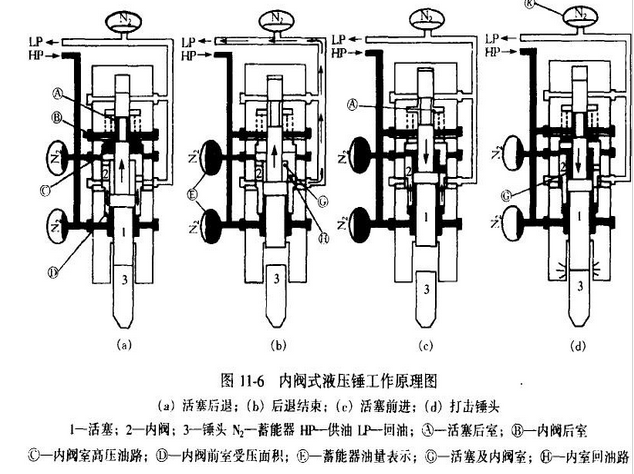

    在工作过程中，液压破碎机内部行一个活塞，通过破碎机内的阀门位置切换，活塞的前后胶变换液压油的输出与输入．使得活塞进行往复运动，打击破碎机头，破碎岩石。由于活塞的后腔受压面积大于前腔的面积，形成压力差，当活塞后腔内进泊时，活塞后腔的推力大于前腔的推力，活塞加速向前运动，并且可以在短距离内达到较高的速度，然后冲击到破碎机头上．将活塞的运动冲击能转换到破碎机头广的进行破碎。图11—6示出的是一种内阀式液压破碎机的工作原理图。

    在图11—6a中，当活塞1打击破碎机头时，高压泊肿进入活塞后部缝隙③与内阀2的后串⑥，内阀内前它的受乐曲⑦一直受到高压油的作用，但是内阀的后室团积大于前室的面积，所以内阀向前运动c在图ll—6b中．由于内阀向前运动，内阀后宝①经内阀k的孔①经低压通路IP返回油箱。由于内阀前室一直受到高压油的作用，内闽向后退。在内阀向后退的过程中，内阀的后室所闻，此时的向乐池被储存在苗能25⑥12，。在图11—6c小中，当活塞达到后止之前．由活塞的缝隙①经内阁后宰⑧与低压油管LP接通后，将内阀的油放出，返回油棍由于一直受到高压油的作用，内阀向后退c在内冈后退过程中，蓄能器⑥中的高压油增高卜油管的油一同放出。在图11—6d小，内阀在后退时，活塞后室⑦进入高压油，活塞开始加速前进，直至引击破碎机头，将液比能通过破碎机头传递到破碎物体，进行破碎：在打击过程中、蓄能器内储存的高压油同时放出，一补助高压油的进入活塞后室的流量，加活塞向前运动时的加速度，提高打击。
