颚式破碎机主要零部件和材料属性

根据对复摆颚式破碎机结构了解和资料收集，运用三维建模软件Solidworks对机 构整体进行建模。

(1)机架

机架是安装整个破碎机的基础部件。其在工作中承受很大的冲击载荷，并且重 量占整体重量的很大比例。机架材料的强度和刚度，影响着主要部件的使用寿命和 整体机构性能。PE-250X400采用整体式焊接机架，重量较轻，便于加工制造，同时 要求有较高的焊接工艺和焊接质量，并且焊接后要求退火，整体式机架材料采用 Q235钢板，其厚度一般为25～50_。

(2)动颚与齿板

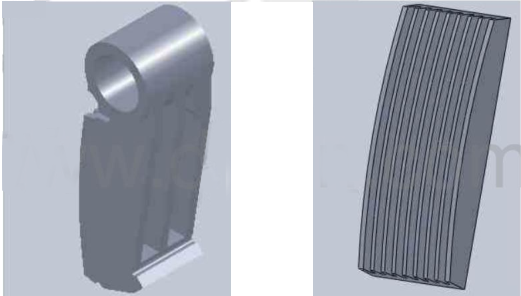

动颚是直接参与破碎矿石的部件，并且能够支撑齿板，对刚度和强度要求较 高，动颚为铸造件，动颚前部有安装齿板的平面结构，其后部有三条加筋板以增强 动颚的刚度与强度，其横截面为E型。复摆式破碎机动颚与连杆为一体，连杆在工作 时承受很大的拉力，因此选用ZG270-500铸钢材料，其结构如图2.2所示。

齿板横断截面结构是齿形，并且采用梯形表面，齿板在工作时会承受很大的冲 击挤压力，对齿板的磨损很厉害，一般采用ZGMnl3铸钢材料。其特点是：在冲击 负荷作用下，具有表面硬化性，形成既耐磨又硬表面，且能够保持材料的韧性。

(3)偏心轴

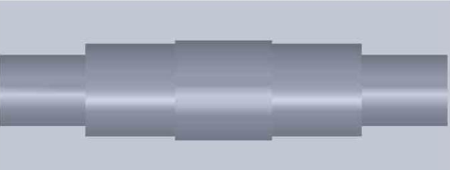

偏心轴是带动动颚（连杆）作上下运动的主要零件。偏心轴相当于曲柄摇杆机 构中的曲柄，其材料采用40Cr，偏心轴的偏心部分悬挂动颚，破碎机偏心轴的两端 分别装有飞轮和皮带轮，皮带轮除了起传动作用外，还兼起飞带轮的作用。它们都 具有较大的直径和重量，其作用在于促使破碎机稳定运转，使动力负荷均匀。

(4)肘板

肘板是破碎机结构最简单的零部件，但起非常重要的作用。通常有三个作用： 一是动力的传递，有时传递要比破碎力更大的动力；二是起到保护的作用，如果破 碎腔落入非破碎物料时，首先会先断裂肘板，能够保护破碎机其他零部件不发生破 坏；三是排料口大小的调整。采用整体式肘板的滚动型结构，能够提高工作效率， 减小机构零部件的磨损，增加其使用寿命。
