直线振动筛发展过程/直线振动筛的工作原理

直线振动筛发展过程

我国筛分机械的发展是本世纪近50年的事情，大体上可分为三个阶段。

(1)自行研制阶段：从1966年到1980年研制了一批机能优良的新型筛分设备，1500mm×3000mm重型振动筛及系列，15m2、30m2共振筛及系列，煤用单轴、双轴振动筛系列，YK和ZKB自同步直线振动筛系列，等厚、概率筛系列，冷热矿筛系列。这些筛分机仿制成功，为我国筛分机械的发展奠定了坚实的基础，并培养了一批技术职员。

我国振动筛技术发展很快快，经由50年的发展，技术革新上也有一定的发展趋势，所以给中国带来一定的发展观念，也带来一些经济效益。成功研制了振动概率筛系列、旋转概率筛系列，完成了箱式激振器等厚筛系列、自同步重型等厚筛系列、重型冷热矿筛系列、驰张筛、螺旋三段筛的研制，粉料直线振动筛、琴弦振动筛、旋流振动筛、立式圆筒筛的研制也取得成功。

(2)进步阶段：进入改革开放的80年代，我国筛分机的发展也进入了一个新的发展阶段。

(3)仿制阶段：这期间，仿制了前苏联的ГУП系列圆振动筛、BKT-11、BKT-OMZ型摇动筛；波兰的WK-15圆振动筛、CJM-21型摇动筛和WP1、WP2型吊式直线振动这些设备固然存在着故障较多、寿命较短的题目，但是它们的研制成功基本上知足了国内需要，标志着我国筛分机走上了独立发展的道路。

直线振动筛工作原理

振动筛工作时，两电机同步反向旋转使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分功课。相宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。饲料行业加工中筛分技术的应用集中在二个方面，一是对原料中的杂质进行清理，二是将原料或产品按粒径进行分级，包括原料杂质清理、破碎摧毁物料分级、制粒前的粉料杂质清理、制粒产品的分级。加工过程中筛分效果的好坏对饲料产品的质量和产量具有相称重要的影响。

振动筛电念头经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。

振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一协力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的协力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化功课。具有能耗低、效率高、结构简朴、易维修、全封锁结构无粉尘溢散的特点。最高筛分目数325目，可筛分出7种不同粒度的物料。

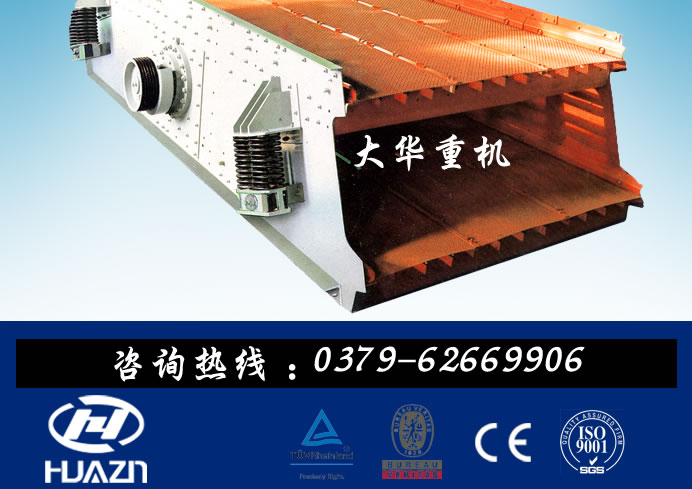

ps：洛阳大华生产的NS系列大型振动筛、BP系列大型反击式破碎机、C系列颚式破碎机等产品，广泛应用于水电、高速公路人工砂、石料加工、矿山、煤炭等行业。
